Tutorial membuat flowchart menggunakan raptor untuk pemula





Selamat Datang di Blog Orang IT. Saya cukup heran ketika melihat masih ada saja mata kuliah yang mengajarkan mahasiswanya untuk membuat flowchart atau diagram alur system menggunakan software raptor. Ini karena raptor merupakan software yang cukup jadul , jumlah elemen simbolnya cuma ada 5 dan masih menggunakan looping padahal penggunaan loping sudah mulai ditinggalkan karena dianggap memperlambat kinerja algoritma sebagai gantinya telah disediakan fungsi stack/decision.





Raptor (Rapid Algorithmic Programming Tools) merupakan software flowchart gratis yang berjalan pada .Net Framework





Raptor digunakan untuk membuat flowchart yang membantu siswa dalam memvisualisasikan algoritma rancangan mereka dan menghindari adanya bagasi sintaksis. Software raptor dibuat dengan tujuan visual dan dijalankan dengan menelusuri alur flowchart/ dari awal mulai (start) hingga akhir (end)





Apakah anda sedang mencari tutorial menggunakan raptor untuk pemula?





Mengapa harus raptor ? ini beberapa alasannya :





> Raptor menyediakan antar muka yang mudah bagi pengguna untuk membuat alur diagram yang langsung dapat dieksekusi





> Flowchart yang telah berhasil dibuat dan berjalan bisa langsung di ekspor ke "pseucode" dengan sintaksis bahasa C# , Java





> Raptor mendukung sub diagram alur , menggambar grafik , array , file , action, vektor , grafis



> Raptor digunakan sebagai pengantar dasar konsep pemrograman sebelum siswa diperkenalkan ke C ++. Biasanya di matakuliah algoritma pemrograman pada awal-awalnya diperkenalkan raptor sebelum di ajarkan C



> Raptor menunjukkan antarmuka UI ketika pengguna menjalankan flowchart. Simbolnya yang sedikit membuat pengguna awam lebih mudah saat mencoba memahaminya





> Guru atau dosen anda mengajarkan pembuatan flowchart menggunakan software raptor





Simbol-simbol yang ada pada raptor :





arti simbol raptor





> Assignment : Simbol penugasan untuk meletakkan proses variabel , memasukkan rumus atau tempat pemrosesan data sebelum di output





> Call : Untuk memanggil sub diagram pada tab lain (nanti lihat saja contohnya)





> Input : Untuk memasukkan data yang nantinya akan diproses kedalam assigment





> Output : Untuk meng-outputkan data





> Selection : Struktur pemilihan atau mungkin lebih anda kenal dengan If-Else





> Loop : Perulangan




Tutorial menggunakan raptor untuk membuat flowchart sederhana :


Pada contoh kali ini saya membuat flowchart untuk menghitung lingkaran mulai dari luas , keliling dan diameter lingkaran



1. Pertama silahkan klik simbol pada jendela disebelah kiri hingga berwarna merah, kemudian klik pada garis alur diagram pada jendela disebelah kanan



Sebagai contoh buatlah desain flowchat berikut ini :




desain flowchat



* Desain dulu flowchartnya , nanti kita masukkan fungsinya satu persatu. Jika kurang jelas gambarnya silahkan diklik 2x karena gambar diunggah dalam versi terbaiknya



3. Pertama untuk inputannya, klik 2x pada simbol input untuk memasukkan fungsi




input raptor



Pada enter prompt here masukkan kalimat yang ingin ditampilkan diantara tanda petik 2. Misal : " Aplikasi menghitung bangun lingkaran, masukkan 1. Hitung luas 2. Hitung keliling 3. Hitung diameter"



Pada enter variabel masukkan nama variabel input misalnya A



4. Karena kita sudah menentukan masing-masing angka untuk setiap proses ( 1 untuk menghitung luas, 2 untuk menghitung keliling dan 3 untuk menghitung diameter ) maka kita batasi menggunakan looping dengan parameter inputan A<4



fungsi looping raptor



Ketika pengguna menekan angka 1 maka diteruskan pada aksi selection dibawahnya A=1, ketika pengguna menekan angka 5 maka selection tidak bisa ditemukan dan dikembalikan dengan looping. Pada opsi "No" kita masukkan simbol "call"



* Kalau tidak dimasukkan simbol call maka proses looping akan berhenti tanpa action



Klik 2x pada simbol call lalu kita buat nama tab baru yang memuat fungsi subdiagram. Misal beri saja nama loop , otomatis akan membuat tab baru




fungsi loop raptor 1

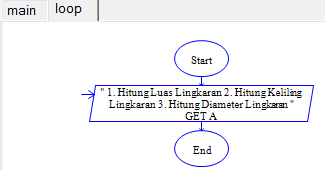

Pada tab loop , buat subdiagram sederhana yang akan mengembalikan proses inputan ke variabel A (tinggal di copy paste saja)




loop ke awal raptor





5. Selanjutnya kita buat fungsi selection dibawahnya. Lalu masukkan A=1





Artinya jika inputan A=1 maka fungsi selection ini akan dijalankan jika A!=1 (dibaca A tidak sama dengan 1)  maka fungsi selection dibawahnya yang akan di jalankan





fungsi selection raptor





Perlu di ingat kembali bahwa angka 1 disini berarti pengguna menghitung luas lingkaran

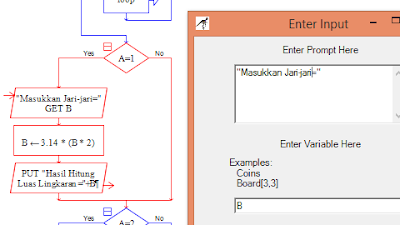

6. Tambahkan simbol inputan dengan isi sebagai berikut. Seperti biasanya masukkan teks yang akan ditampilkan dengan mengapitnya diantara 2 tanda petik lalu beri nama variabel, misal "B"





inputan pada raptor





Tambahkan assignment untuk prosesnya. Set dari inputan B lalu beri rumusnya 3.14*(B*2)





Untuk angka desimal koma gunakan tanda titik bukan tanda koma. Fungsi operator artimatika yang lain +(tambah) , /(bagi) , -(kurang)





mengatur assignment raptor





Terakhir tinggal mengatur outputnya dari B





output raptor




Lakukan hal yang sama pada selection 2-3 dibawahnya . Berikut hasil dari flowchart sederhana menghitung lingkaran menggunakan software raptor




flowchart dengan raptor



Tonton video demo hasil flowchart lingkaran :







Supaya lebih faham, jangan lupa sekalian download contoh projectnya disini




Link download software raptornya = https://raptor.martincarlisle.com/





Kekurangan raptor :




> Antarmuka raptor hanya tersedia dalam bahasa inggris





> Simbol diagram yang digunakan dalam raptor agak berbeda dengan simbol flowchart yang mungkin sering anda lihat pada visio atau mbah google




> Kalau anda ingin membuat flowchart untuk tujuan makalah, skripsi , jurnal yaa jangan menggunakan raptor karena simbol-simbolnya mungkin tidak sesuai flowchart pada umumnya



Demikian postingan mengenai tutorial membuat flowchart sederhana menggunakan software raptor untuk pemula. Semoga apa yang saya sampaikan bermanfaat dan bisa dimengerti dengan baik. Perlu diketahui bahwa saya disini masih pemula yang baru saja install raptor beberapa hari lalu kemudian iseng buat tutorial 😋
